Micsig DP700/DP1500/DP3000/DP7000/DP701/DP1501
Micsig DP700/DP1500/DP3000/DP7000/DP701/DP1501
产品简介
Micsig DP700/DP1500/DP3000/DP7000/DP701/DP1501
Micsig麦科信示波器高压差分探头100M/3000V通用所有示波器品牌
Micsig DP700（100M+700V） 1293
Micsig DP1500（100M+1500V）1293
Micsig DP3000 (100M+3000V）1293
Micsig DP7000（100M+7000V）8212
Micsig DP701（150M+700V）2917
Micsig DP1501（150M+1500V）2917
Micsig DP3001（150M+3000V）2917
Micsig DP702（200M+700V）3505
Micsig DP1502（200M+1500V）3505
Micsig DP3002（200M+3000V）3505
Micsig DP1503（300M+1500V）8211
Micsig DP1504（400M+1500V）11740
Micsig DP1505（500M+1500V）17600
高压差分探头DP系列
麦科信(Micsig)高压差分探头DP系列带宽范围从100MHz到500MHz，差分电压测试高达7000Vpk。基于光隔离探头的引领技术，DP系列探头具有超低底噪，优秀的幅频特性和业界领先的共模抑制比。
带宽：100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz
最大输入差分电压：700Vpk / 1500Vpk / 3000Vpk / 7 000Vpk
DP系列采用标准BNC接口，适配所有品牌示波器；主机采用金属材质，抗干扰能力更强，产品仅2CM厚度，设计小巧精美，一键秒速调零设计，过载保护报警，档位断电保存，精度2%，不同测试电压提供最佳的双量程选择；采用高阻设计，单端输入阻抗大于8MΩ，单端输入电容小于3pF，满足多种安规测试要求；5MHz带宽限制功能，有效滤除高频噪声和干扰，准确高速地测量差分电压信号，满足开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求
Micsig麦科信示波器高压差分探头100M/3000V通用所有示波器品牌
| 型号 | 带宽 |
最大输入差分电压 （DC+AC PK） |
共模抑制比 | 输入阻抗 |
|---|---|---|---|---|
| DP700 | 100MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |

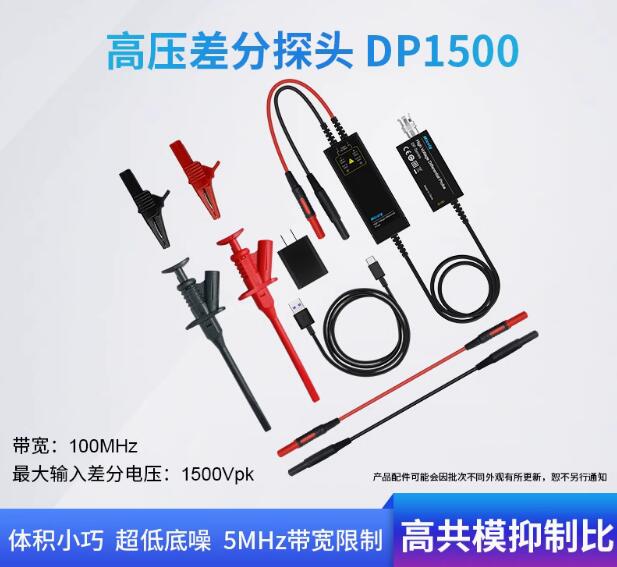

| DP1500 |
150V（50X） 1500V（500X） |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |
||
| DP3000 |
300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(差分) 10MΩ / 3pF(单端对地) |
||
| DP7000 |
700V（100X） 7000V（1000X） |
60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地) |
||
| DP701 | 150MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |
| DP1501 |
150V（50X） 1500V（500X） |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |
||
| DP3001 |
300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(差分) 10MΩ / 3pF(单端对地) |
||
| DP702 | 200MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |
| DP1502 |
150V（50X） 1500V（500X） |
16MΩ / 1.5pF(差分) 8MΩ / 3pF(单端对地) |
||
| DP3002 |
300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(差分) 10MΩ / 3pF(单端对地) |
||
| DP703 | 300MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
| DP1503 |
150V（50X） 1500V（500X） |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
||
| DP3003 |
300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(差分) 10MΩ / 1pF(单端对地) |
||
| DP704 | 400MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
| DP1504 |
150V（50X） 1500V（500X） |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
||
| DP3004 |
300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(差分) 10MΩ / 1pF(单端对地) |
||
| DP705 | 500MHz |
70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
| DP1505 |
150V（50X） 1500V（500X） |
16MΩ / 0.5pF(差分) 8MΩ / 1pF(单端对地) |
||
| DP3005 |
300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(差分) 10MΩ / 1pF(单端对地) |
