罗氏线圈RCP500电流探头
罗氏线圈RCP500电流探头
产品简介
罗氏线圈RCP500电流探头
交流电流探头可测量波形复杂的电流信号，如功率器件的瞬态冲击电流，三相供电系统的正弦电流、测量电流的谐波构成、IGBT、MOSFET 管电流测量等。
RCP500 Plus (带转接头PA05）1499.00元
RCP500 （无转接头，仅适配UPI接口）999.00元
转接头PA05（适配通用BNC接口）500.00元

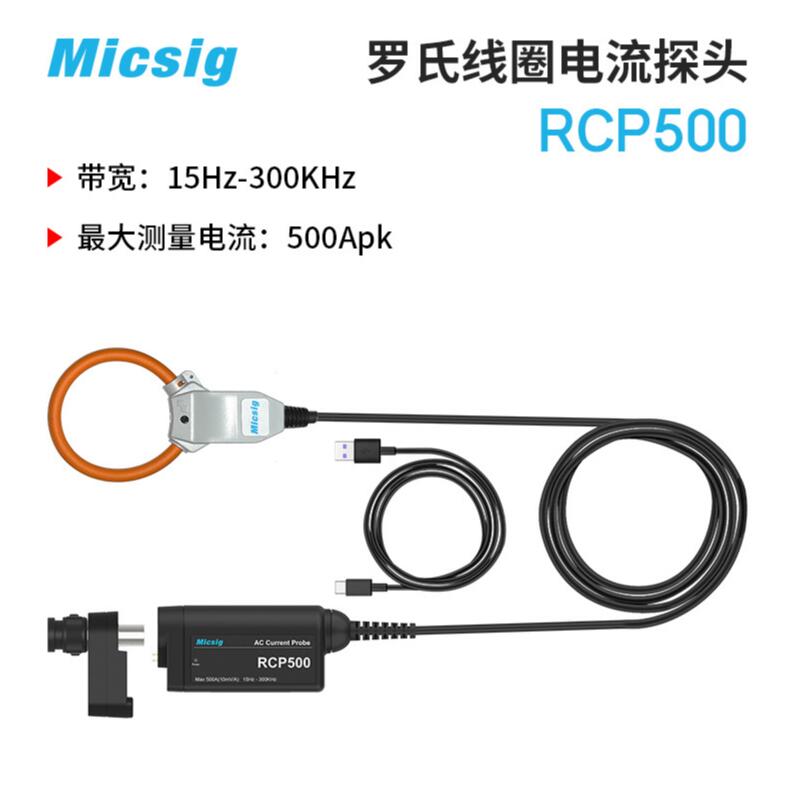

罗氏线圈电流探头RCP500
带宽：15-300kHz 输出灵敏度：10mV/A
典型精度：1% 测量范围：200mApk-500Apk

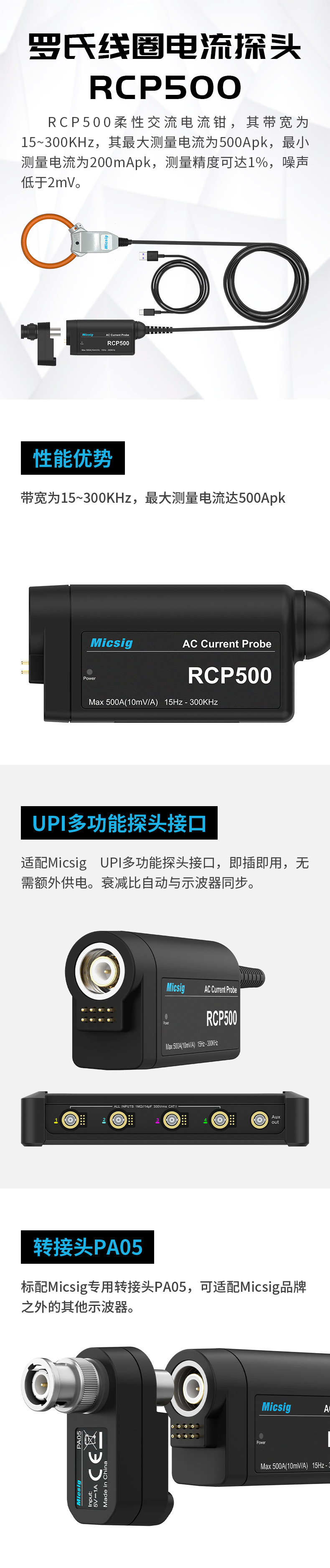

罗氏线圈RCP500电流探头
1.钳体纤细，足够灵活，测量方便，无须破坏导体；
2.带宽为15~300kHz，最大测量电流达500Apk；
3.适配Micsig UPI有源探头接口，即插即用，无需额外供电；

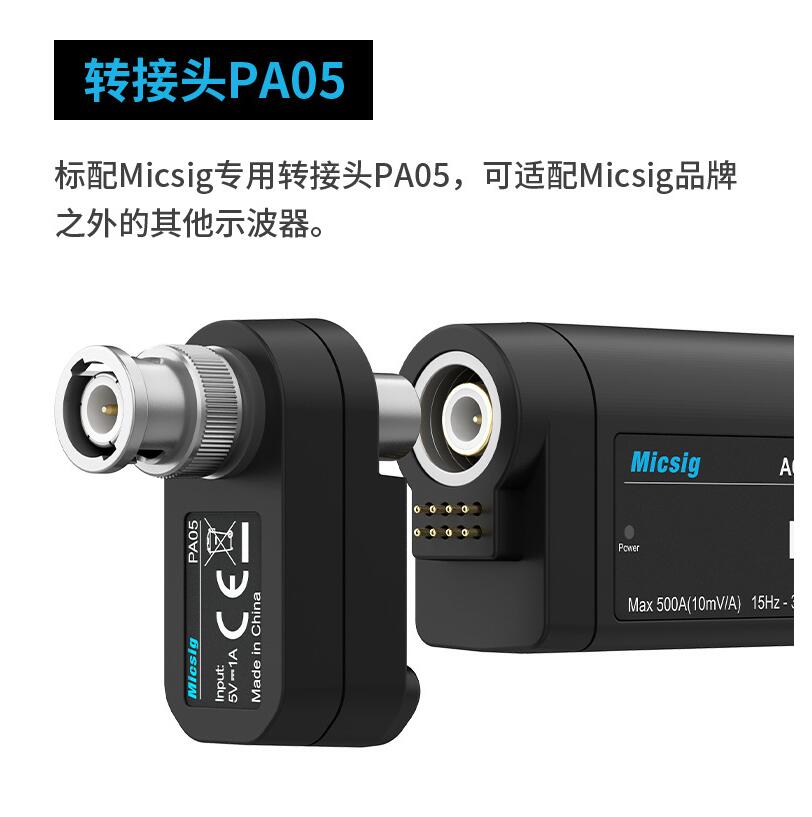

4.安全便捷，无过载危险； 标配Micsig专用转接头PA05，可 适配Micsig品牌之外 的其他示波器。
罗氏线圈RCP500电流探头
|
型号 |
RCP500 |
|
带宽 |
15Hz-300kHz (-3dB ) |
|
测量范围 |
200mApk-500Apk |
|
输出连接器 |
可供电BNC / 外接BNC |
|
输出灵敏度 |
10mV/A |
|
典型精度 |
1% |
|
相位精度 |
≤0.8° (45Hz-66Hz) |
|
温度系数 |
使用温度范围内加上0.05×精度规格/℃ (23℃±5℃以外） |
|
导体位置的影响 |
±1%以内(与中心部分的偏差) |
|
外部磁场的影响 |
1.5% f.s.以下(400A/m,50Hz/60Hz) |
|
偏置电压 |
±1mV 以下 |
|
耐压 |
AC 10kV RMS
(1分钟) |
|
输出阻抗 |
高阻 |
|
输出噪声 |
＜2mV rms |
|
可测量导体直径 |
≤Φ50mm |
|
供电 |
DC 5V |
|
导线长（积分器到罗氏线圈） |
2米（可定制） |
|
积分器尺寸 |
37*22*82mm |
|
罗氏线圈内直径 |
50mm（可定制） |
|
罗氏线圈截面直径 |
约φ6mm |
|
环境 |
|
|
使用温度 |
-20-70℃ |
|
储存温度 |
-30℃-70℃ |
|
使用湿度 |
最大80%，无凝结 |
|
使用高度 |
海拔高度≤2000m |
|
使用场所 |
室内使用，污染度2 |
