Pulser TX-Receiver超声脉冲发射接收仪

Pulser TX-Receiver超声脉冲发射接收仪

脉冲发射接收仪器是一款负方波激励、方波幅度及宽度可调的低噪声响应，增益可调的脉冲发生接收器，可以通过触摸屏及按键调节收（LCD）屏上显示的参数。该设备具备非常宽得增益范围，从-50dB至70Db，一共是120dB的接收增益，步进是1dB。仪器具体多档硬件滤波器，可以根据需要进行调节；发射电压高达400V，而且最小脉冲达到25ns，可以激发多种类型的压电材料和复合材料；或者在特殊材料研究方面作为可变信号源，探究材料特性。同时也可以为超声波探头、探头特性分析、特殊材料特性分析、厚度测量、应力分析等提供理想的平台。仪器的主要特点如下：
提供幅度可调的负方波电压激励输出和信号接收器输出
方波的脉冲可调范围为20ns-6500ns 最小步进为5ns，可以支持的探头频率高达25Mhz
脉冲重复频率（PRF）有多档可选，高达5kHz
接收器的带宽为35Mhz（-3dB）
接收器正增益调节范围为70dB，调整步进为1 dB
接收器衰减调节范围为50dB，调整步进为1dB
可以实现RF信号输出，同步信号输出，带有外触发输入接口，可以实现外触发同步内部发射
具体USB接口，可以通过PC控制仪器或者为用护提供系统测试PC软件包（需要配套带通信接口示波器）

Pulser TX-Receiver超声脉冲发射接收仪主要性能参数
1、 提供负电压方波激励脉冲输出盒信号接收器
2、 脉冲宽度可调范围为：20ns-6500ns 最小步进为5ns,对应到 80KHZ-25MHZ的探头
3、 脉冲重复频率可选，重复频率高达5KHZ.
4、 接收器的带宽为 35MHz（-3db）
5、 70 db RF增益， 1 db 步进调整
6、 50 db RF衰减， 1 db 步进调整
7、 0.5MHZ或者1 MHZ可选高通滤波器
8、可实现射频信号输出，同步信号输出，带有外部触发输入接口，可实现外部触发
9、USB接口，计算机同步控制并且为用户提供PC同步控制软件和用户开发包
10、脉冲类型：负方波
11、脉冲下降时间（无负载）：典型＜8ns ，最大20ns
12、脉冲幅度（无负a载）：-25V~-400V,以25V 为步进
13、阻力：50Ω、80Ω、150Ω、可选（阻尼对探头回波波形影响较大，需慎重选择）
14、脉冲宽度：可调范围为20ns~6500ns，1000ns 以下步进值为 5ns，1000ns以上步进值20ns
15、模式：单、双
16、脉冲重复频率：100hz 200hz 500HZ 1000hz 2000hz 500hz 可选
17、同步脉冲输出：TTL电平（触发脉冲宽度约100ns）
18、外部触发输入：TTL电平，脉冲大于50ns
19、最大带宽：0.5MHZ-35MHZ
20、电压增益： 70db
21、衰减范围：-50db
22、高通滤波：0.5MHZ或者1MHZ
23、低通滤波10MHZ或者 35MHZ
24、最大信号输出：1Vp-p
25、输入阻抗： 500Ω
26、输出阻抗：50Ω

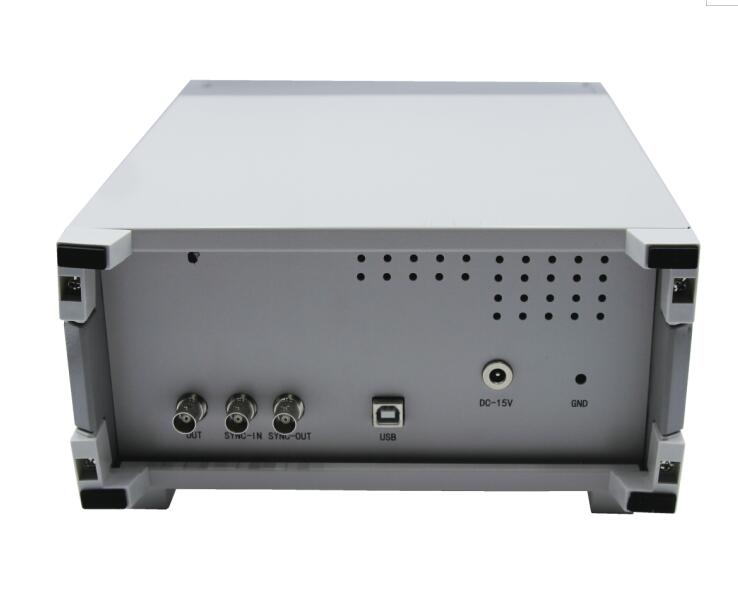

27、输入输出接口： T/R, R，RF输出，外部触发器输入， 同步输出
28、电源可以选：110VAC或220VAC ， 50/60hz
29、外形尺寸：长*宽*深 235*110*342 mm
30、环境温度：0-40℃
31、重量：2.5kg
