Keithley2600B系列数字原表系统2601B/2602B/2604B/2611B/2612B/2614B

Keithley2600B系列数字原表系统2601B/2602B/2604B/2611B/2612B/2614B

Keithley 2600B 系列系统 SMU 仪器是业界标准电流-电压源和测量解决方案，适用于高度自动化生产测试应用。 双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。 另外，TSP® 技术可运行完整测试程序，适用于自动化系统应用，TSP-链路®技术允许菊花式链接最多 64 条通道，适用于大容量并行测试。

完整的生产测试，无需牺牲空间
满足您的所有生产测试需求，在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源，在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内，测量 10 A 到 0.1 fA 和 200 V 到 100 nV。

嵌入式脚本提供无与伦比的生产吞吐量
满足您的所有生产测试需求，在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源，在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内，测量 10 A 到 0.1 fA 和 200 V 到 100 nV。

系统性能，无主机
TSP-Link® 技术支持扩展多达 64 条通道，支持高速、SMU-per-pin 并行测试（而不使用主机）。 <500 ns 时所有通道同时独立受控。
使用 Keithley 2600B 系列仪器增加多引脚设备的生产吞吐量
特点
支持 <500 ns 通道间同步，可达 32 条或 64 条独立 SMU 通道，随着测试要求变化轻松重新配置

适合生产的优秀低电流性能
2635B 和 2636B SMU 在最低 100 pA 范围内提供 0.1 fA、10-16 分辨率，减少超低电平样本检定烦恼，确保生产成功。
特点
在最低电流范围内稳定时间快 7 倍具有市面上的优秀低电流分辨率直接三芯同轴连接简化了设置

学习更多， 获得更多。
源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。

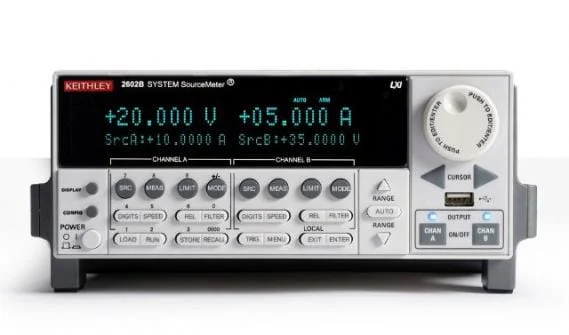

2601B、2602B、2604B 系统 Sourcemeter SMU 仪器
2601B、2602B 和 2604B 系统 Sourcemeter SMU 仪器为 40W DC / 200W 脉冲 SMU，支持 10A 脉冲，3A 至 100fA 和 40V 至 100nV DC。它们将精密电源、实际电流源、6½ 位数字万用表、任意波形发生器、脉冲发生器和电子负载的功能结合在一起 – 全部整合至一台紧密集成的仪器中。2601B 是单通道型号，其中 2602B 和 2604B 是双通道型号。

通过 2600B 系列系统 SourceMeter SMU 仪器简化 FET 测试
使用 2600B 系列进行二极管生产测试
通过使用 TSP，使用 3700 系列系统开关/万用表和 2600 系列系统 SourceMeter® 仪器优化开关测量

特点
0.015% 基本测量精度，具有 6½ 位分辨率
2604B 标价不含 TSP-Link、数字 I/O 和接触检查
后面板 Phoenix 连接器实现快速信号连接

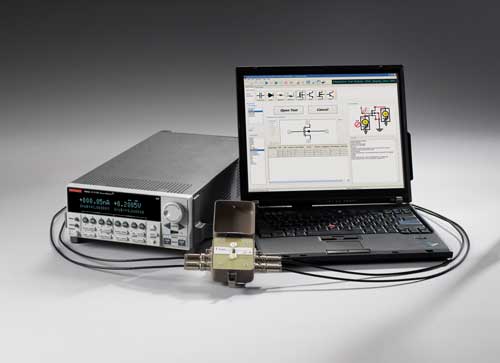

与 KickStart 软件结合使用


2611B、2612B、2614B 系统 Sourcemeter SMU 仪器
2611B、2612B 和 2634B 系统 Sourcemeter SMU 仪器为 30W DC / 200W 脉冲 SMU，支持 10A 脉冲，1.5A 至 100fA 和 200V 至 100nV DC。所有 2600B SMU 均配备吉时利 TSP 脚本处理和 TSP-Link 扩展技术。2611B 是单通道型号，其中 2612B 和 2614B 是双通道型号。

简化 DC-DC 转换器检定
使用吉时利 2600 系列系统 SourceMeter® 仪器可提高多引脚设备的生产吞吐量
特点
0.015% 基本测量精度，具有 6½ 位分辨率
2614B 标价不含 TSP-Link、数字 I/O 和接触检查
后面板 Phoenix 连接器实现快速信号连接
USB 2.0，L XI-C，GPIB，RS-232
2611B SMU
2634B、2635B、2636B 系统 Sourcemeter SMU 仪器
2634B、2635B 和 2636B 系统 Sourcemeter SMU 仪器为 30W DC / 200W Pulse SMU，支持 10 A 脉冲，1.5A 至低至 0.1 fA 和 200 V 至 100 nV DC，是测试非常敏感的低电流半导体设备等的完美之选。2635B 是单通道型号，其中 2634B 和 2636B 是双通道型号。

使用 2600 系统系列 SourceMeter® 仪器的 IDDQ 与待机电流测试
特点
0.015% 基本测量精度，具有 6½ 位分辨率
2634B 标价不含 TSP-Link、数字 I/O 和接触检查，1fA 测量分辨率
后面板三轴连接器，用于非常低的电流测量
每秒输入高达 20,000 个读数到内存中
2611B SMU
2600B-PM-1 200V 保护模块
带 1 A 电流钳的 2600B-PM-1 200 V 型保护模块是个独立模块，可保护 2635B 和 2636B 型免受瞬态过电流情况的损害。适用于存在设备故障或存在可能与 1000 V 电源或 SMU 仪器的高压输出有关的其他潜在故障的应用。

2600B-PM-1 型产品技术资料
特点
适用于 2635B 型和 2636B 型
最大直流电流为 100 mA
电流钳可防止高达 1 A 的 < 100 μs 瞬态电流峰值
