DIN 53504 R1 - R2标准试样裁切模具

DIN 53504 R1 - R2标准试样裁切模具

用途：依据DIN 53504 R1 - R2标准，用于制作拉伸试验的测试样品。

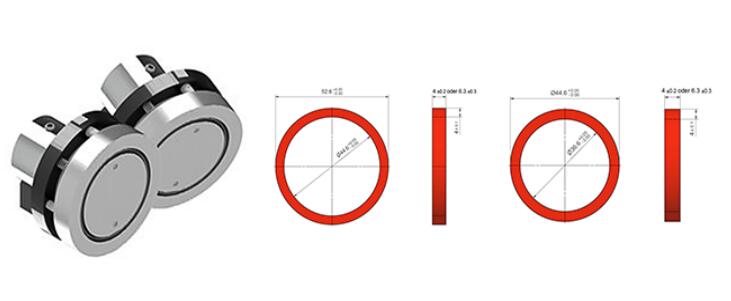

R1样品尺寸：Φ52.6mm – Φ44.6mm（H4±0.2mm）。
R2样品尺寸：Φ44.6mm – Φ36.6mm（H4±0.2mm）。
裁切模具单元“DIN 53504 R1 - R2”由一个裁切刀片和一组带有弹簧加载系统的支持架构组成。裁切刀片采用粉末冶金刀具钢打造，从而保证了其超长的使用寿命。刀片是按一定角度双面磨削开刃，确保裁切后样品截断面的精确垂直。为保证圆环试样尺寸精确，推荐使用我们的定位辅助装置。
技术特点：
1、整套的裁切模具单元和定位辅助装置。
2、结构稳定性高、伤害风险性低、超长的使用寿命、定位精准。
3、四周和中心位置带有自动顶出功能，裁剪完成后自动弹出样品。
4、带有装夹适配器，可将其安装在多种类型的样品裁切机上使用。
5、切削刃被完全保护起来，避免操作过程中被割伤的风险。
6、配有定位辅助装置。
